Bedrade weerstandsthermometer met intrinsiek veilige ATEX-schuifaansluiting

Verwijzing GXI-TOPE418R / GXI-TOPE419R

Levering binnen 3 tot 5 weken
  • Meetbereik: -50 ... + 400 ° C (afhankelijk van kabelisolatie)
  • Fijne chemische industrie
  • Lichte energie-industrie
  • Algemene industriële diensten
  • Voedselindustrie
  • Installatie in explosiegevaarlijke omgevingen:
    Gassen, dampen, nevel (G): Zone 0, 1, 2
    Stof (D): Zone 20, 21, 22
    Mijnen: M1

Producteigenschappen Bedrade weerstandsthermometer met intrinsiek veilige ATEX-schuifaansluiting

Caractéristiques

  • Enkele of dubbele RTD:
    Pt100, Pt500, Pt1000 volgens PN-EN 60751
    Ni100, Ni1000 volgens DIN 43760
    Cu50, Cu53 volgens GOST 6651-94
  • Roestvrij staal AISI321 / 1.4541 of AISI316L / 1.4404, AISI316Ti / 1.4571 op aanvraag
  • Procesaansluiting met schroefdraad

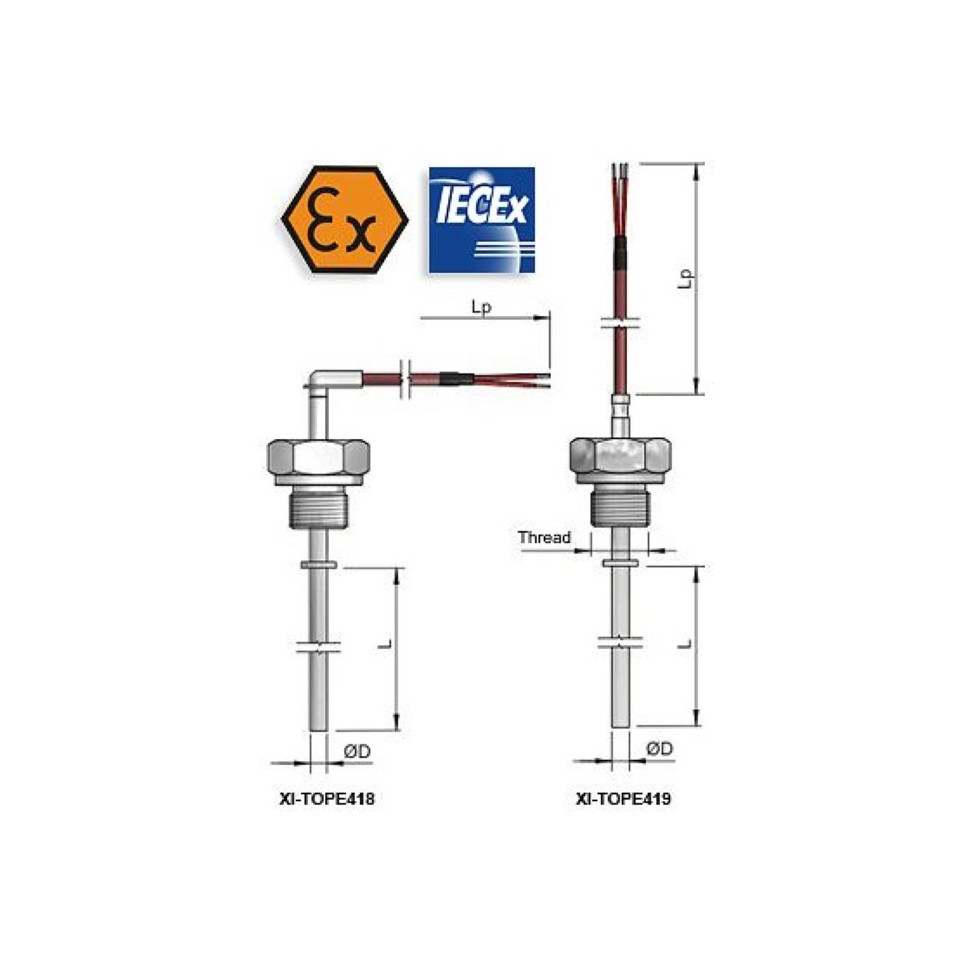

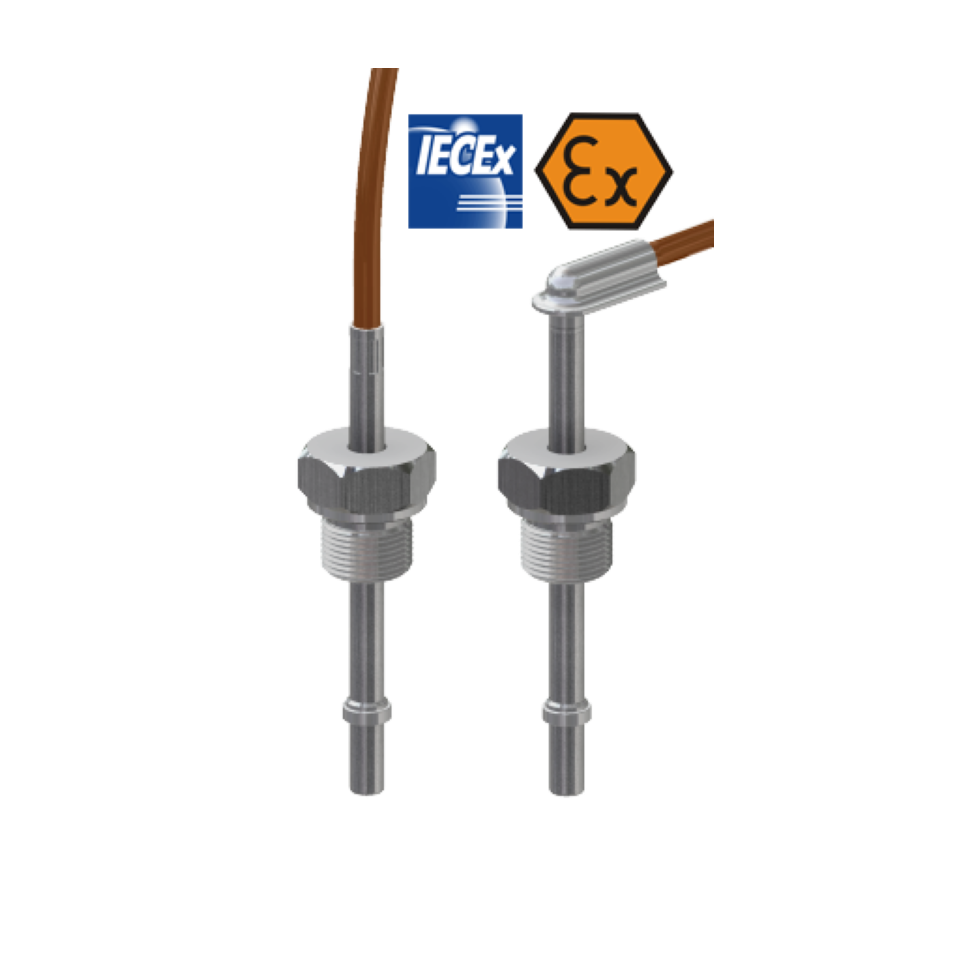

  • Constructietype: recht of hoekig


Temperatuur verschil

Het temperatuurbereik van de sensor is afhankelijk van de isolatie van de aansluitkabel.

Temperatuur verschil Mogelijke diameters van de beschermbuis Kabelisolatie
-10..+105 °C Ø5, Ø6, Ø8mm PVC
-50..+180 °C Ø4, Ø5, Ø6, Ø8mm silicone
-50..+260 °C Ø3, Ø4, Ø5, Ø6, Ø8mm teflon® PFA
-50..+400 °C Ø5, Ø6, Ø8mm glasvezel


Beschrijving

Weerstandsthermometers in deze serie zijn ontworpen om rechtstreeks in het proces te worden geschroefd, voornamelijk in vaten en pijpleidingen. Deze thermometers zijn geschikt voor vloeibare en gasvormige media onder matige mechanische belasting en onder normale chemische omstandigheden.

Constructieprofielen

De sensor bestaat uit een temperatuurweerstand, een beschermbuis met procesaansluiting met schroefdraad en een kabel.

Insteeklengte, procesaansluiting, constructietype, aantal sensoren, nauwkeurigheid, kabelisolatie en aansluitmethode kunnen individueel worden gekozen voor de betreffende toepassing.

Andere versies

Dit gegevensblad is slechts een klein deel van ons leveringsprogramma voor kabelweerstandsthermometers. Op verzoek van de klant zijn ook andere uitvoeringen leverbaar.

PVC / schede: PVC -10 .. + 105 ° C
Siliconen / omhulsel: siliconen -50 .. + 180 ° C
Teflon FEP / Schede: siliconen -50 .. + 180 ° C
Teflon FEP / omhulsel: siliconen / vlecht: koper -50 .. + 180 ° C
Teflon PFA / omhulsel: teflon PFA -50 .. + 260 ° C
Teflon PFA / Braid: roestvrij staal -50 .. + 260 ° C
Teflon PFA / omhulsel: teflon PFA / vlecht: koper -50 .. + 260 ° C
Glasvezel / Schede: glasvezel / Braid: roestvrij staal -50 .. + 500 ° C
