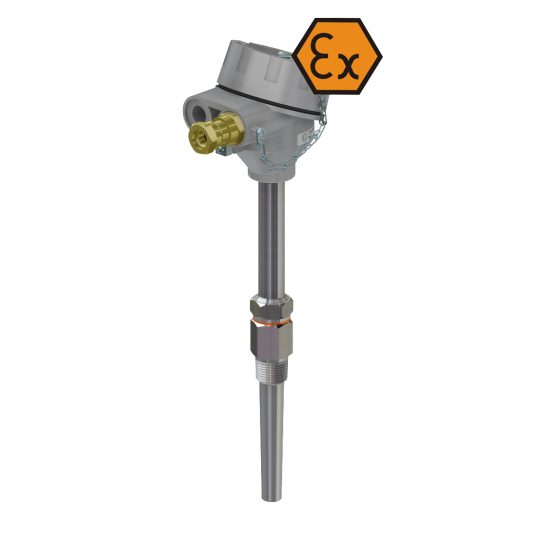

Aansluitkop weerstandsthermometer met flens - ATEX intrinsiek veilig

Verwijzing GXI-TTTR / GXI-APTTTR

  • Ontwerptemperatuurbereik: -40 .. + 800 ° C
  • Technologische procesinstallaties in alle industrieën
  • Installatie in explosiegevaarlijke omgevingen:
    Gassen, dampen, nevel (G): Zone 0, 1, 2
    Stof (D): Zone 20, 21, 22
    Mijnen: M1

Producteigenschappen Aansluitkop weerstandsthermometer met flens - ATEX intrinsiek veilig

Caractéristiques

  • Enkele en dubbele TC
  • Verwisselbare mineraalgeïsoleerde meetinzet
  • Procesaansluiting aan de beschermbuis gelast
  • Diameter beschermbuis: Ø11, Ø12, Ø14, Ø15 mm
  • Materiaal beschermbuis: roestvrij staal 1.4541 (AISI321) of anders
  • ATEX kabelwartel I M1, II GD, IP65 (kabeldiameter Ø5..10mm)
  • Uitgangssignaal: TC of 4..20 mA (optie)


Beschrijving

De thermokoppelthermometers in deze serie zijn ontworpen om direct in het proces te worden geflensd, voornamelijk in vaten en pijpleidingen. Deze thermometers zijn geschikt voor vloeibare en gasvormige media onder matige mechanische belasting en onder normale chemische omstandigheden.

Circulair

De sensor bestaat uit een verwisselbare meetinzet, een externe beschermbuis (thermowell) met hals en een aluminium aansluitkop waar de montage van een temperatuurtransmitter met uitgangssignaal 4-20 mA / HART® of Profibus®PA mogelijk is.

Het meetinzetstuk is het vervangbare deel van de complete sensor, waardoor de tijd en kosten voor het onderhoud van het in het object geïnstalleerde meetapparaat worden verminderd. De veerbelaste bevestiging van het meetinzetstuk zorgt voor een perfecte druk op de bodem van de beschermbuis, verkort de reactietijd op temperatuurveranderingen en verhoogt de nauwkeurigheid van de meting en vermindert natuurlijke trillingen, waardoor mechanische en elektrische storingen worden vermeden.

Insteeklengte, flensmaat, thermowell-ontwerp, aansluitkop evenals type en aantal sensoren en nauwkeurigheid kunnen individueel worden geselecteerd voor de betreffende toepassing.

Temperatuurtransmitter (optie)

De transmitter wordt in de sensoraansluitkop gemonteerd: direct op het meetinzetstuk of in de kap
bovenkant van het hoofd.

De tweede methode is voordelig omdat hiermee snel de standaard meetsteun kan worden gewijzigd zonder de zender te hoeven demonteren; dit betekent minder tijd en kosten voor sensoronderhoud en de bescherming van draden tegen mogelijke schade. Montage van twee zenders in de aansluitkop op aanvraag mogelijk.

Typ G1 Aluminium, Exe M20x1,5 kabelwartel, IP68
Typ G2 Aluminium, Exe M20x1,5 kabelwartel, IP68
Typ G5 Aluminium, 2 x Exe M20x1,5 kabelwartel, IP68
Typ G6 Aluminium, 2 x Exe M20x1,5 kabelwartel, IP68
