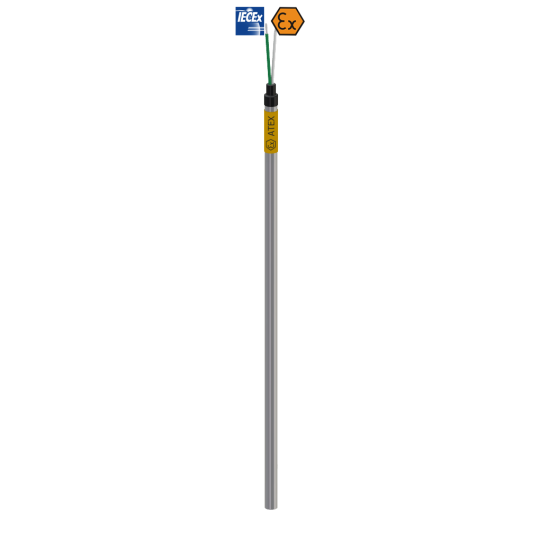

Weerstandsthermometer met aansluitkop en fitting - ATEX explosieveilig

Caractéristiques

• Enkele en dubbele RTD
• Verwisselbare mineraalgeïsoleerde meetinzet
• Procesaansluiting aan de beschermbuis gelast
• Diameter beschermbuis: Ø9, Ø10, Ø11, Ø12, Ø15 mm
• Materiaal beschermbuis: roestvrij staal 1.4541 (AISI321) of anders
• ATEX kabelwartel I M2, II GD, IP65 (kabeldiameter Ø5..10mm)
• Uitgangssignaal: RTD of 4..20 mA (optie)




Montage-instructies

Ondertekende sensoren ex.jpg II 1/2G IIC T6 ÷ T5  et ex.jpg II 1/2D Ex ta/tb IIIC TX Da/Db  zijn ontworpen voor temperatuurmeting in alle gas-, vloeistof-, nevel- en stofexplosiegebieden. In zone 0 of 20 kan alleen een beschermingsbuis worden geplaatst. De aansluitkop kan alleen in zone 1 (21) of 2 (22) zijn. De grens tussen de zones is de schroefdraadverbinding.

Ondertekende sensoren bijv.jpg II 2G IIC Tx  et bijv.jpg II 1 / 2D Ex tb IIIC TX Db  zijn ontworpen voor temperatuurmeting in zones 1 (21) en 2 (22).

Beschrijving

Weerstandsthermometers in deze serie zijn ontworpen om rechtstreeks in het proces te worden geschroefd, voornamelijk in vaten en pijpleidingen. Deze thermometers zijn geschikt voor vloeibare en gasvormige media onder matige mechanische belasting en onder normale chemische omstandigheden.

Constructieprofielen

De sensor bestaat uit een verwisselbaar meetinzetstuk, een buitenste beschermbuis (thermowell) en een aluminium aansluitkop waar de montage van een temperatuurtransmitter met een 4-20 mA uitgangssignaal / HART® of Profibus®PA mogelijk is.

Het meetinzetstuk is het vervangbare deel van de complete sensor, waardoor de tijd en kosten voor het onderhoud van het in het object geïnstalleerde meetapparaat worden verminderd. De veerbelaste bevestiging van het meetinzetstuk zorgt voor een perfecte druk op de bodem van de beschermbuis, verkort de reactietijd op temperatuurveranderingen en verhoogt de nauwkeurigheid van de meting en vermindert natuurlijke trillingen, waardoor mechanische en elektrische storingen worden vermeden.

Insteeklengte, procesaansluiting, thermowell-ontwerp, aansluitkop evenals type en aantal sensoren, nauwkeurigheid en aansluitmethode kunnen individueel worden geselecteerd voor de betreffende toepassing.

Temperatuurtransmitter (optie)

De transmitter wordt in de sensoraansluitkop gemonteerd, direct op de meetinzet.

	Typ GW1	aluminium, M20x1,5 kabelwartel
	Typ GW2	aluminium, 2 x kabelwartel M20x1,5
	Typ GW3	aluminium, M20x1,5 kabelwartel, met venster voor lokale LED-weergave (LPI-02)
	Typ GW4	aluminium, 2 x kabelwartel M20x1,5, met venster voor lokale LED-weergave (LPI-02)
	Typ S1	roestvrij staal, M20x1,5 kabelwartel
	Typ S2	roestvrij staal, 2 x kabelwartel M20x1,5
