TEMPERATUURSENSOR MET 0 tot 10 V UITGANG KNS 720

TEMPERATUURSENSOR MET 0 tot 10 V UITGANG KNS 720

Verwijzing GKNS720R

KNS 720 sensortype

0 tot 10 V uitgangssignaal

Standaard meetbereiken ** -30 ° C tot 60 ° C

0 ° C tot 35 ° C

0 ° C tot 100 ° C

0 ° C tot 150 ° C

Voedingsspanning U 15 tot 30 VDC

Nominale voedingsspanning Un 24 VDC

Uitgangssignaal bij sensoronderbreking> 12 V

Uitgangssignaal bij kortsluiting van de sensor ~ 0 V

Meetfout <0,6% voor bereik met schaal, min. 0,5 ° C

Omgevingstemperatuur -40 tot 80 ° C

LEXAN kopmateriaal (conform EN 45545-2)

Rod materiaal

roestvast staal DIN 1.4301

Diameter staaf

6 0,2 ± mm

Standaard hengellengtes

70, 120, 180 mm anderen volgens de eisen van de klant

Beschermingsgraad IP 65 dle EN 60529

Isolatieweerstand> 200 M Ω bij 500 VDC, temperatuur 25 ° C ± 3 ° C en vochtigheid <80%

Gemiddelde levensduur ≈ MTTF * 1,2 x 105 uur - gebaseerd op een theoretische berekening

*) Onder omgevings- en operationele omstandigheden specoveld in goedgekeurde testmethodologie

**) zie modoficaties

Tests

Schok- en vibratietests

categorie 1, klasse B volgens EN 61373

Elektromagnetische compatibiliteit volgens EN 50121-3-2

Isolatietest 1,5 kVDC gedurende 1 minuut volgens EN 50155

Brandwerendheid

volgens EN 45545 (mogelijk volgens NFPA 130)

Producteigenschappen TEMPERATUURSENSOR MET 0 tot 10 V UITGANG KNS 720

De KNS 720 temperatuursensor is ontworpen om de temperatuur van vloeibare of gasvormige stoffen te meten. In het toepassingssegment van railvoertuigen wordt het bijvoorbeeld gebruikt om de temperatuur van de buitenlucht onder de voertuigvloer te meten. Hiervoor is de sensor uitgerust met een staaf met een hoge mechanische weerstand.

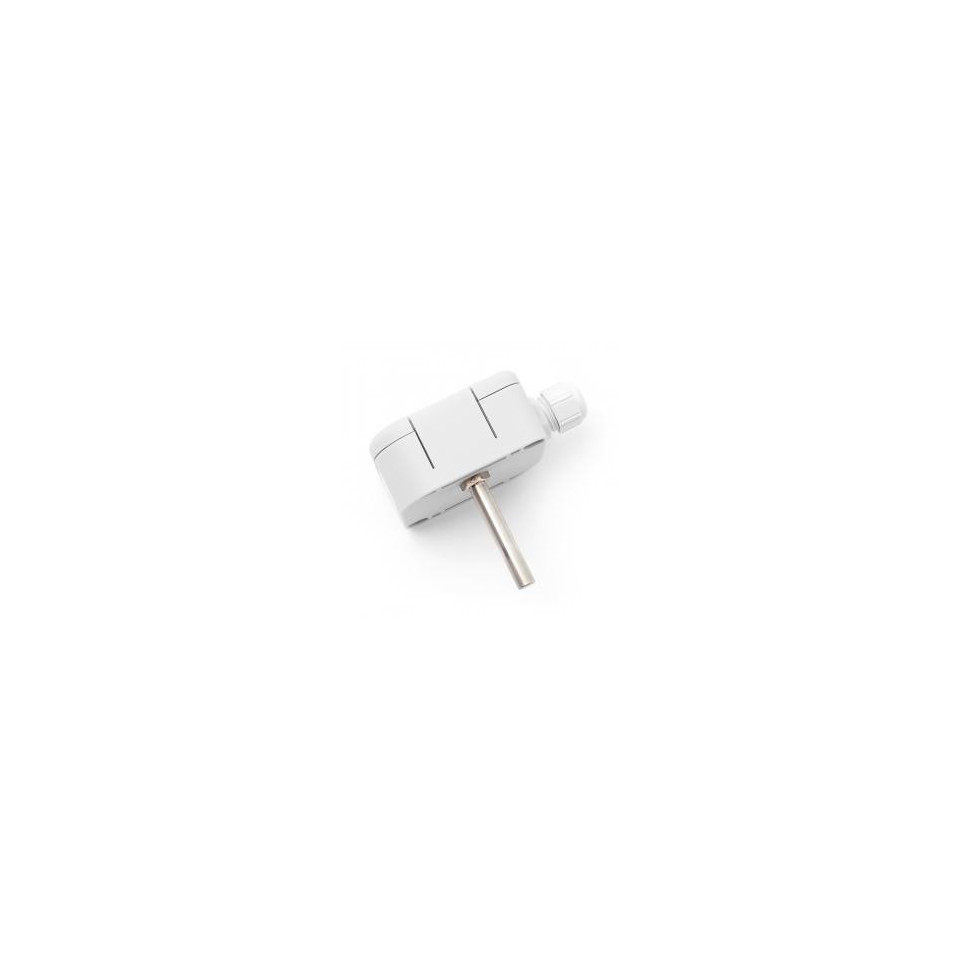

De sensor bestaat uit een kunststof kop, waarin een omvormer van het weerstandssignaal van de temperatuursensor naar het stroomsignaal van 0-10 V en een metalen meetbox zijn geplaatst. Alle metalen onderdelen zijn gemaakt van roestvrij staal klasse 17240 (komt overeen met DIN 1.4301). De voedingskabel is verbonden met het aansluitblok via een doorvoertule, die deel uitmaakt van de plastic kop. Het basismateriaal van het hoofd is LEXAN. De sensor kan worden gebruikt voor alle regelsystemen die compatibel zijn met het uitgangssignaal van 0 tot 10 V.Standaard temperatuurbereiken worden weergegeven in de tabel met technische parameters, terwijl de maximale temperatuur rond de sensorkop is 80 ° C en mag ook niet voor korte tijd worden overschreden. De sensor voldoet aan beschermingsklasse IP 65 volgens EN 60529.

De sensor is ontworpen om te werken in een chemisch niet-agressieve omgeving.

TESTS, VERKLARING, KALIBRATIES

Typekeuringen worden uitgevoerd door een aangemelde instantie volgens de norm EN 50155, zoals gewijzigd, Spoorwegtoepassingen - Elektronische apparatuur gebruikt op rollend materieel, Art. 12.2.9, 12.2.11

- Elektromagnetische compatibiliteit volgens EN 50121-3-2, zoals gewijzigd

- Isolatietest volgens EN 50155, zoals gewijzigd

- Schok- en vibratietests volgens EN 61373, zoals gewijzigd

Het product voldoet aan de parameters volgens EN 45545-2, zoals gewijzigd, Brandbeveiliging van spoorvoertuigen - Deel 2: Eisen voor het brandgedrag van materialen en componenten. Kan worden geleverd met materialen die voldoen aan de brandveiligheidsnorm NFPA 130, zoals gewijzigd.
