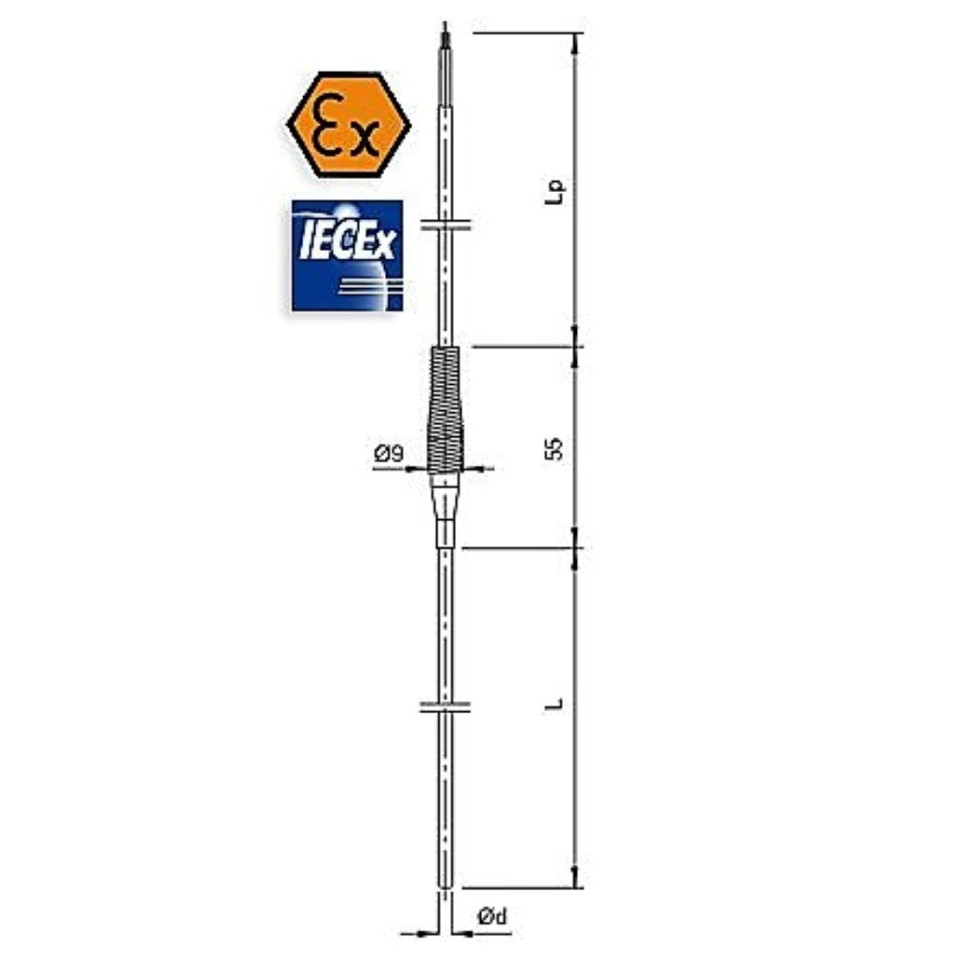

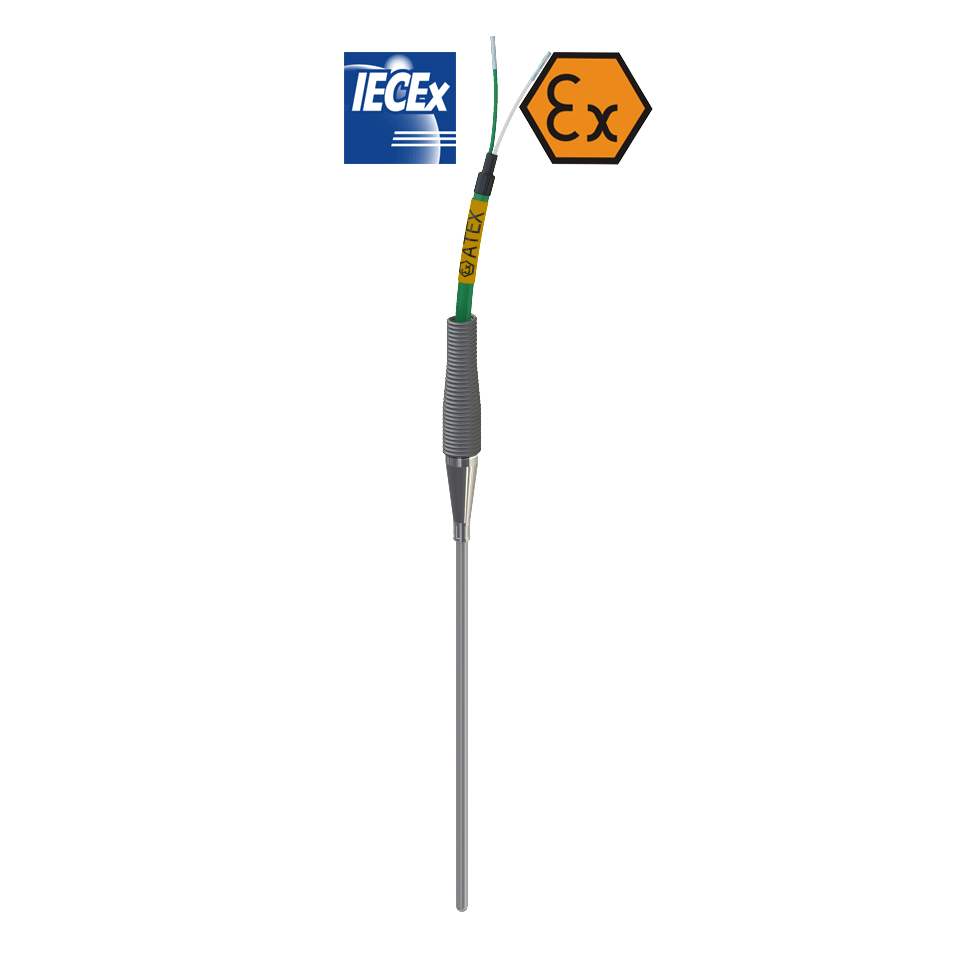

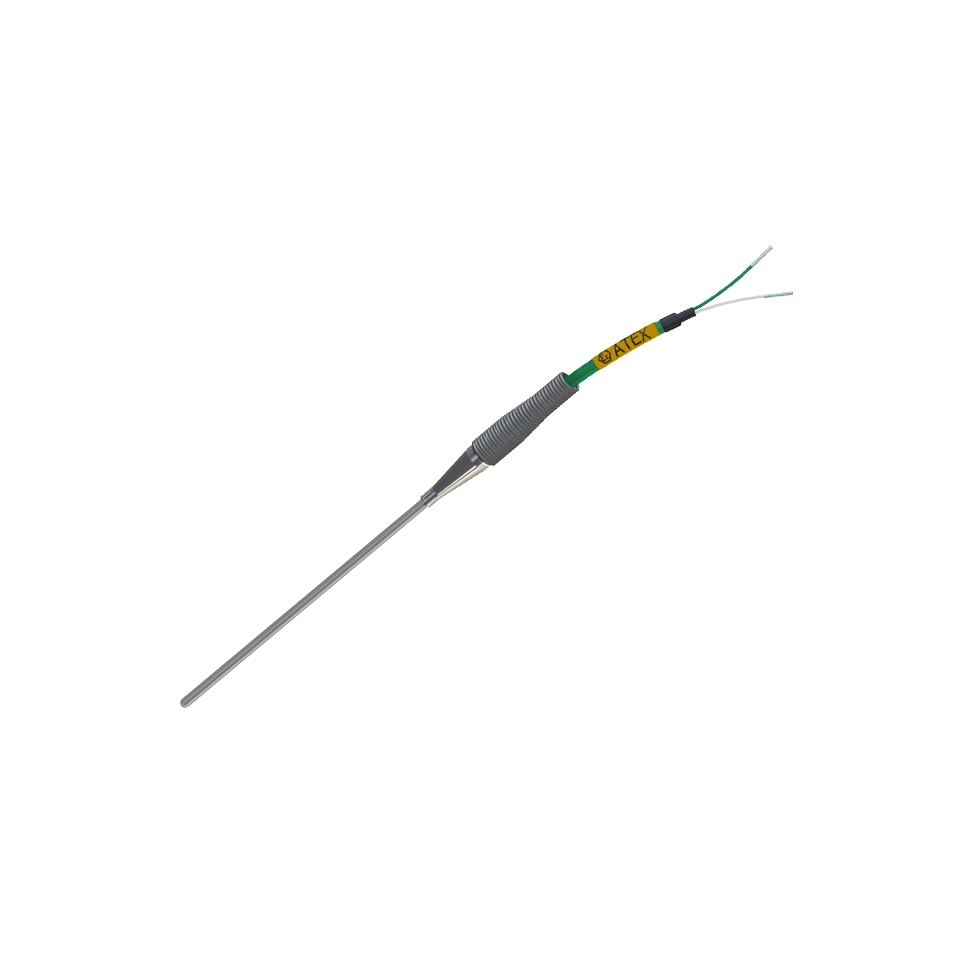

Intrinsiek veilig bekabeld ATEX thermokoppel met mantel

Verwijzing GXI-TTP-TKbR

  • Meetbereik: -40 .. + 1200 ° C
  • Algemeen ontwerp van machines en apparatuur
  • Temperatuurmeting van vloeistoffen, gassen en vaste stoffen
  • Alle takken van industrie
  • Installatie in explosiegevaarlijke omgevingen:
    Gassen, dampen, nevel (G): Zone 0, 1, 2
    Stof (D): Zone 20, 21, 22
    Mijnen: M1

Producteigenschappen Intrinsiek veilig bekabeld ATEX thermokoppel met mantel

Caractéristiques

  • XI-TTP-TKb serie mineraal geïsoleerde thermokoppelsensor met compensatiekabel
  • Gemaakt van flexibele mineraal geïsoleerde kabel
  • Mantelmateriaal: roestvrij staal of Ni-legering
  • Kleine diameters vanaf Ø0,5 mm
  • Snelle reactietijd
  • Sensor buigen mogelijk
  • Bestand tegen trillingen


Veelheid

Mogelijke combinaties:

TC Ø1.0 Ø1.5 Ø2.0 Ø3.0 Ø4.5 Ø6.0 Ø8.0
1x TC (enkele) . . . . . . .
2x TC (dubbel) . . . .
3x TC (drievoudig) . . .



beeld

isolatie

meetbereik

PVC / schede: PVC

-10 .. + 105 ° C

Siliconen / omhulsel: siliconen

-40 .. + 180 ° C

Teflon® FEP / Schede: siliconen

-40 .. + 180 ° C

Teflon® FEP / Omhulsel: siliconen / Gevlochten: koper

-40 .. + 180 ° C

Teflon® PFA / omhulsel: teflon® PFA

-40 .. + 260 ° C

Teflon® FEP / Mantel: teflon® FEP / Braid: koper

-40 .. + 205 ° C

Glasvezel / Schede: glasvezel / Braid: roestvrij staal

-40 .. + 400 ° C


Beschrijving

Mineraal geïsoleerde thermokoppels, ook bekend als omhulde thermokoppels, bestaan ​​uit een metalen omhulde kabel met interne thermokoppeldraden die van elkaar zijn geïsoleerd en de buitenmantel met magnesiumoxide (MgO) poeder. Dit geeft de sensor een hoge trillingsbestendigheid, flexibiliteit en temperatuurbestendigheid en een goede elektrische isolatie.

Deze sensoren zijn ontworpen om direct de temperatuur te meten op moeilijk bereikbare plaatsen, evenals op alle plaatsen waar het nodig is om flexibele sensoren te gebruiken met kleine diameters, hoge weerstand tegen trillingen en schokken, en met een lange tijd korte reactie op temperatuur veranderingen.

Door het strak aandrukken van de isolatielaag (MgO) en de juiste opbouw van de binnendraden en mantel, kunnen de sensoren worden gebogen met een minimale buigradius van driemaal de buitendiameter van de mantel.
